Kubernetes - 09 - 存储管理

1. 存储卷介绍
2. 容器启动时依赖数据(Configmap & Secret)
- 2.1 Configmap
- 2.2 Secret
3. 临时数据存储(emptyDir和hostPath)
- 3.1 emptyDir
- 3.2 hostPath
4. 外部持久化存储 - NFS

1. 存储卷介绍

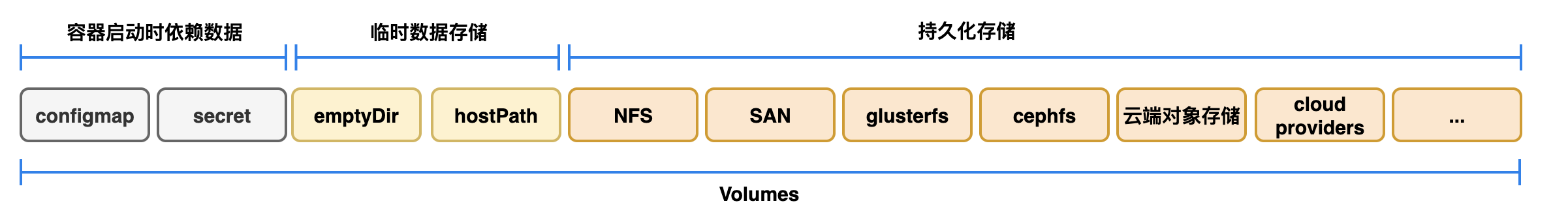

容器部署过程中一般有以下三种数据：

启动时需要的初始数据，可以是配置文件
启动过程中产生的临时数据，该临时数据需要多个容器间共享
运行过程中产生的持久化数据

以上三种数据都不希望在容器重启时就消失，存储卷由此而来，它可以根据不同场景提供不同类型的存储能力。

2. 容器启动时依赖数据(Configmap & Secret)

2.1 Configmap

ConfigMap是Kubernetes用来向应用Pod中注入配置数据的方法: 很多应用在其初始化或运行期间要依赖一些配置信息。大多数时候，存在要调整配置参数所设置的数值的需求。
ConfigMap允许将配置文件与镜像文件分离，以使容器化的应用程序具有可移植性
声明

apiVersion: v1
kind: ConfigMap
metadata:
  name: test-configmap
  namespace: default
data:
  test_configuration.properties: |
    name=hello
    location=china
  test_env: helloworld

pod的env中使用

apiVersion: v1
kind: Pod
metadata:
  name: test-configmap-pod
  namespace: default
spec:
  restartPolicy: Never
  containers:
    - name: test-container
      image: k8s.gcr.io/busybox
      command: [ "/bin/sh", "-c", "env" ]
      env:
        - name: TEST_ENV
          valueFrom:
            configMapKeyRef:
              name: test-configmap
              key: test_env

pod的volume中使用

apiVersion: v1
kind: Pod
metadata:
  name: test-configmap-volume-pod
  namespace: default
spec:
  restartPolicy: Never
  containers:
    - name: test-container
      image: k8s.gcr.io/busybox
      command: [ "/bin/sh","-c","cat /etc/config/customize/configuration.properties" ]
      volumeMounts:
      - name: config-volume
        mountPath: /etc/config/customize
  volumes:
    - name: config-volume
      configMap:
        name: test-configmap
        items:
        - key: test_configuration.properties
          path: configuration.properties

2.2 Secret

2.2.1 介绍

Secret 类似于 ConfigMap 但专门用于保存机密数据
Secret 是一种包含少量敏感信息例如密码、令牌或密钥的对象,这些信息会被pod使用。使用Secret意味着不需要在应用程序代码中包含机密数据。
Secret将配置文件与镜像相分离

2.2.2 Secret使用的三种方式

作为挂载到一个或多个容器上的卷中的文件。(同configmap)
作为容器的环境变量。(同configmap)
由 kubelet 在为 Pod 拉取镜像时使用。
声明

apiVersion: v1
kind: Secret
metadata:
  name: mysecret
  namespace: default
type: Opaque
data:
  username: YWRtaW4=
  password: aGVsbG93b3JsZA==

secret的内容都是base64加密的

$ echo -n helloworld | base64
aGVsbG93b3JsZA==
$ echo aGVsbG93b3JsZA== | base64 -D
helloworld

pod的env中使用

apiVersion: v1
kind: Pod
metadata:
  name: test-secret-pod
  namespace: default
spec:
  containers:
    - name: test-container
      image: busybox
      command: [ "/bin/sh", "-c", "env" ]
      envFrom:
      - secretRef:
          name: test-secret
  restartPolicy: Never

pod的volume中使用

apiVersion: v1
kind: Pod
metadata:
  name: test-secret-volume-pod
  labels:
    name: test-secret-volume
spec:
  volumes:
  - name: secret-volume
    secret:
      secretName: test-secret-volume
  containers:
  - name: ssh-test-container
    image: busybox
    command: [ "/bin/sh", "-c", "ls -la /etc/secret-volume" ]
    volumeMounts:
    - name: secret-volume
      readOnly: true
      mountPath: "/etc/secret-volume"

kubelet为pod拉取镜像image

apiVersion: v1
kind: Pod
metadata:
  name: private-registry-pod
spec:
  containers:
  - name: private-registry-container
    image: <your-private-image>
  imagePullSecrets:
  - name: docker_auth_credentials

2.2.3 Secret的类型

内置类型	用法
Opaque	用户定义的任意数据
kubernetes.io/service-account-token	服务账号令牌
kubernetes.io/dockercfg	~/.dockercfg 文件的序列化形式
kubernetes.io/dockerconfigjson	~/.docker/config.json 文件的序列化形式
kubernetes.io/basic-auth	用于基本身份认证的凭据
kubernetes.io/ssh-auth	用于 SSH 身份认证的凭据
kubernetes.io/tls	用于 TLS 客户端或者服务器端的数据
bootstrap.kubernetes.io/token	启动引导令牌数据

Opaque Secret: 当Secret配置文件中未作显式设定时，默认的 Secret 类型是 Opaque
kubernetes.io/service-account-token: 需要先创建ServiceAccount对象，创建的时候需要指定annotations:kubernetes.io/service-account.name, 当secret创建出来之后,会自动添加data字段的token键值和kubernetes.io/service-account.uid注解

apiVersion: v1
kind: Secret
metadata:
  name: secret-sa-sample
  annotations:
    kubernetes.io/service-account.name: "test-sa"
type: kubernetes.io/service-account-token
data:
  # 可以像 Opaque Secret 一样在这里添加额外的键/值偶对
  extra: YmFyCg==

kubernetes.io/dockercfg和kubernetes.io/dockerconfigjson作用是一致的,用来存放用于访问容器镜像仓库的凭证

# 两种创建方式
# 命令式
$ kubectl create secret docker-registry docker-auth-credential \
  --docker-email=test@test.com \
  --docker-username=admin \
  --docker-password=12345 \
  --docker-server=my-registry.example:5000
# 声明式
$ kubectl apply -f docker-auth-credential.yaml
apiVersion: v1
kind: Secret
metadata:
  name: secret-dockercfg
type: kubernetes.io/dockercfg
data:
  .dockercfg: |
        "<base64 encoded ~/.dockercfg file>"

kubernetes.io/basic-auth: 用来存放用于基本身份认证所需的凭据信息。使用这种 Secret 类型时，Secret 的 data 字段必须包含以下两个键之一：username(身份认证的用户名)和password(身份认证的密码或者令牌)

apiVersion: v1
kind: Secret
metadata:
  name: secret-basic-auth
type: kubernetes.io/basic-auth
stringData:
  username: admin      # kubernetes.io/basic-auth 类型的必需字段
  password: t0p-Secret # kubernetes.io/basic-auth 类型的必需字段

kubernetes.io/ssh-auth: 用来存放SSH身份认证中所需要的凭据, data中必须提供一个键值为ssh-privatekey的键值对

apiVersion: v1
kind: Secret
metadata:
  name: secret-ssh-auth
type: kubernetes.io/ssh-auth
data:
  # 此例中的实际数据被截断
  ssh-privatekey: |
          MIIEpQIBAAKCAQEAulqb/Y ...

kubernetes.io/tls: 用来存放TLS场合通常要使用的证书及其相关密钥,要求必须在data中提供键值为tls.key和tls.crt的键值对，使用场景比如Ingress对外暴露SSL

kind: Secret
metadata:
  name: secret-tls
type: kubernetes.io/tls
data:
  # 此例中的数据被截断
  tls.crt: |
        MIIC2DCCAcCgAwIBAgIBATANBgkqh ...
  tls.key: |
        MIIEpgIBAAKCAQEA7yn3bRHQ5FHMQ ...

bootstrap.kubernetes.io/token: 可以创建启动引导令牌类型的Secret。这种类型的 Secret 被设计用来支持节点的启动引导过程。启动引导令牌 Secret 通常创建于 kube-system 名字空间内，并以 bootstrap-token-<令牌 ID=""> 的形式命名；其中 <令牌 ID=""> 是一个由 6 个字符组成的字符串，用作令牌的标识。

$ kubectl get secret -n kube-system
NAME                     TYPE                            DATA   AGE
bootstrap-token-abcdef   bootstrap.kubernetes.io/token   6      21h
$ kubectl get secret -n kube-system bootstrap-token-abcdef -o yaml
apiVersion: v1
kind: Secret
type: bootstrap.kubernetes.io/token
metadata:
  name: bootstrap-token-abcdef
  namespace: kube-system
data:
  auth-extra-groups: c3lzdGVtOmJvb3RzdHJhcHBlcnM6a3ViZWFkbTpkZWZhdWx0LW5vZGUtdG9rZW4=
  expiration: MjAyMi0wNy0wM1QxMDozNDowOVo=
  token-id: YWJjZGVm
  token-secret: MDEyMzQ1Njc4OWFiY2RlZg==
  usage-bootstrap-authentication: dHJ1ZQ==
  usage-bootstrap-signing: dHJ1ZQ==

3. 临时数据存储(emptyDir和hostPath)

3.1 emptyDir

使用emptyDir，当Pod分配到Node上时，将会创建emptyDir，并且只要Node上的Pod一直运行，Volume就会一直存。当Pod（不管任何原因）从Node上被删除时，emptyDir也同时会删除，存储的数据也将永久删除。
常用于作为临时目录、或缓存使用。
emptyDir的好处是，可以在pod内的多个container之间共享存储

apiVersion: v1
kind: Pod
metadata:
  name: pod-emptydir-demo
  namespace: default
  labels:
    app: myapp
    tier: frontend
spec:
  volumes:
  - name: html
    emptyDir: {}
  containers:
  - name: myapp
    image: nginx
    imagePullPolicy: IfNotPresent
    ports:
    - name: http
      containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html/
  - name: busybox
    image: busybox:latest
    imagePullPolicy: IfNotPresent
    volumeMounts:
    - name: html
      mountPath: /data/
    command:
    - "/bin/sh"
    - "-c"
    - "while true; do echo $(date) >> /data/index.html; sleep 2; done"

3.2 hostPath

3.2.1 介绍

hostPath允许挂载Node（宿主机）上的文件系统到Pod里面去。如果Pod需要使用Node上的文件，可以使用hostPath。

3.2.2 demo

apiVersion: v1
kind: Pod
metadata:
  name: vol-hostpath
  namespace: default
spec:
  volumes:
  - name: html
    hostPath:
      path: /data/pod/volume_test/
      type: DirectoryOrCreate
  containers:
  - name: myapp
    image: ikubernetes/myapp:v1
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html/

3.2.3 hostPath类型

值	行为
空	空字符串（默认）用于向后兼容，这意味着在安装hostPath卷之前不会执行任何检查。
DirectoryOrCreate	如果给定路径中不存在任何内容，则将根据需要创建一个空目录，权限设置为0755，与Kubelet具有相同的组和所有权。
Directory	目录必须存在于给定路径中
FileOrCreate	如果给定路径中不存在任何内容，则会根据需要创建一个空文件，权限设置为0644，与Kubelet具有相同的组和所有权。
File	文件必须存在于给定路径中
Socket	UNIX套接字必须存在于给定路径中
CharDevice	字符设备必须存在于给定路径中
BlockDevice	块设备必须存在于给定路径中

4. 外部持久化存储 - NFS

4.1 NFS介绍

NFS - Network File System，是一种基于TCP/IP 传输的网络文件系统协议
NFS服务多用于局域网内

4.2 在centos中安装NFS

# 查看是否存在nfs和rpcbind
$ rpm -qa | grep nfs
$ rpm -qa | grep rpcbind

# 安装nfs和rpcbind
$ yum -y install nfs-utils rpcbind

# 创建共享目录
$ mkdir -p /nfs/exports

# 配置nfs
$ vi /etc/exports
/nfs/exports *(insecure,rw,sync,no_root_squash,no_all_squash)
$ cd /etc/init.d
$ exportfs -r

# 启动服务
$ systemctl start rpcbind
$ systemctl start nfs
$ systemctl status rpcbind
$ systemctl status nfs

# 关闭防火墙
$ systemctl stop firewalld

# 查看NFS状态
$ showmount -e
Export list for nfs-server:
/nfs/exports *

4.3 pod中的NFS使用

apiVersion: v1
kind: Pod
metadata:
  name: pod-with-nfs
  namespace: default
spec:
  restartPolicy: Never
  containers:
  - name: test-container
    image: busybox
    command: [ "/bin/sh", "-c", "mkdir -p /nfs/nfs-protocol && echo helloworld > /nfs/nfs-protocol/helloworld.txt" ]
    volumeMounts:
    - name: nfs
      mountPath: /nfs
  volumes:
  - name: nfs
    nfs:
      path: /nfs/exports
      server: 172.16.140.161

4.4 持久化存储卷（Persistent Volume）- 以PV和PVC的方式使用NFS

持久化存储卷的创建方式有两种: 静态模式和动态模式

4.4.1 PersistentVolume(PV)

PersistentVolume（PV，持久卷）是集群中的一块存储，可以由管理员事先供应，或者使用存储类（StorageClass）来动态供应。
持久卷是集群资源，就像节点也是集群资源一样。所以PV是不受namespace的限制的
PV 持久卷和普通的 Volume 一样，也是使用卷插件来实现的，只是它们拥有独立于任何使用 PV 的 Pod 的生命周期。
提供了存储能力、访问模式、存储类型、回收策略、后端存储类型等关键信息的设置。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv0003
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: slow
  mountOptions:
    - hard
    - nfsvers=4.1
  nfs:
    path: /tmp
    server: 172.17.0.2

存储卷模式（Volume Mode）: Kubernetes支持两种卷模式（volumeModes）：Filesystem（文件系统）和 Block（块）。 volumeMode 是一个可选的 API 参数。如果该参数被省略，默认的卷模式是 Filesystem。
回收策略（Reclaim Policy）:
- Retain 保留：保留数据，需要手工处理。
- Recycle 回收空间：简单清除文件的操作（例如执行rm -rf /thevolume/* 命令）。
- Delete 删除：与PV相连的后端存储完成Volume的删除操作，诸如 AWS EBS、GCE PD、Azure Disk 或 OpenStack Cinder 卷这类关联存储资产也被删除

  目前，仅 NFS 和 HostPath 支持回收（Recycle）。 AWS EBS、GCE PD、Azure Disk 和 Cinder 卷都支持删除（Delete）。
访问模式（Access Modes）
- ReadWriteOnce（RWO）：读写权限，并且只能被单个Node挂载。允许运行在同一节点上的多个Pod访问卷。
- ReadOnlyMany（ROX）：只读权限，允许被多个Node挂载。
- ReadWriteMany（RWX）：读写权限，允许被多个Node挂载。
- ReadWriteOncePod（RWOP）：读写权限，只允许被单个Pod以读写方式挂载。

4.4.2 PersistentVolumeClaim(PVC)

PersistentVolumeClaim(PVC，持久卷申领）表达的是用户对存储的请求。
概念上与 Pod 类似。 Pod 会耗用节点资源，而 PVC 申领会耗用 PV 资源。Pod 可以请求特定数量的资源（CPU 和内存）；同样 PVC 申领也可以请求特定的大小和访问模式（例如，可以要求 PV 卷能够以 ReadWriteOnce、ReadOnlyMany 或 ReadWriteMany 模式之一来挂载）。
主要包括存储空间请求、访问模式、PV选择条件和存储类别等信息的设置。

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: myclaim
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Filesystem
  resources:
    requests:
      storage: 8Gi
  storageClassName: slow
  selector:
    matchLabels:
      release: "stable"
    matchExpressions:
      - {key: environment, operator: In, values: [dev]}

accessModes, volumeMode同PV相同
resources: 所请求的资源配置
storageClassName: 如果StorageClass存在，且PV不存在，则尝试使用对应的provisioner自动创建PV；如果要申请对应已存在PV的资源，则storageClassName必须与PV相同。如果storageClassName不指定即为空，则要求使用没有设置存储类的PV。
selector: 选择对应的PV使用

4.4.3 StorageClass(存储类)

StorageClass作用是根据pvc的定义来动态创建pv，不仅节省了我们管理员的时间，还可以封装不同类型的存储供pvc选用。
每个 StorageClass 都包含 provisioner、parameters 和 reclaimPolicy 字段，这些字段会在 StorageClass 需要动态分配 PersistentVolume 时会使用到。
- provisioner: 存储制备器，用来指定提供存储的平台
- reclaimPolicy: 回收策略
- parameters: 取决于制备器(provisioner)，可以接受不同的参数。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: standard
provisioner: kubernetes.io/aws-ebs
parameters:
  type: gp2
reclaimPolicy: Retain
allowVolumeExpansion: true
mountOptions:
  - debug
volumeBindingMode: Immediate

4.4.4 使用PV & PVC存储到NFS

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv-001
spec:
  capacity:
    storage: 100Mi
  accessModes:
    - ReadWriteMany
  nfs:
    server: 172.16.140.161
    path: "/nfs/exports"
  mountOptions:
    - nfsvers=4.2

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-pvc-001
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: ""
  resources:
    requests:
      storage: 100Mi
  volumeName: nfs-pv-001

---
apiVersion: v1
kind: Pod
metadata:
  name: pod-with-nfs-pv-pvc
  namespace: default
spec:
  restartPolicy: Never
  containers:
  - name: test-container
    image: busybox
    command: [ "/bin/sh", "-c", "mkdir -p /nfs/pv-pvc && echo pv-pvc > /nfs/pv-pvc/pv-pvc.txt" ]
    volumeMounts:
    - name: nfs
      mountPath: /nfs
  volumes:
  - name: nfs
    persistentVolumeClaim:
      claimName: nfs-pvc-001

Freud's Blog

目录

1. 存储卷介绍

2. 容器启动时依赖数据(Configmap & Secret)

2.1 Configmap

2.2 Secret

2.2.1 介绍

2.2.2 Secret使用的三种方式

2.2.3 Secret的类型

3. 临时数据存储(emptyDir和hostPath)

3.1 emptyDir

3.2 hostPath

3.2.1 介绍

3.2.2 demo

3.2.3 hostPath类型

4. 外部持久化存储 - NFS

4.1 NFS介绍

4.2 在centos中安装NFS

4.3 pod中的NFS使用

4.4 持久化存储卷（Persistent Volume）- 以PV和PVC的方式使用NFS

4.4.1 PersistentVolume(PV)

4.4.2 PersistentVolumeClaim(PVC)

4.4.3 StorageClass(存储类)

4.4.4 使用PV & PVC存储到NFS
