Modbus-(七)-0x03 Read Holding Registers(读保持寄存器)

Posted on By Freud Kang

模拟器Server设置

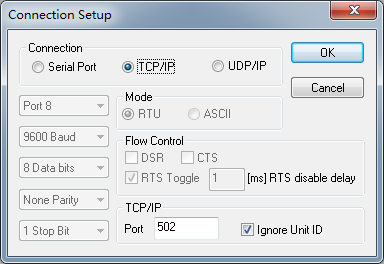

Connection -> Connect

connect-setup

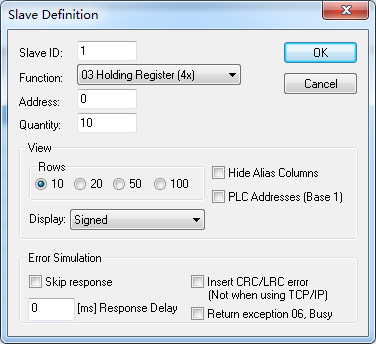

Setup -> Slave Definition

setup-definition

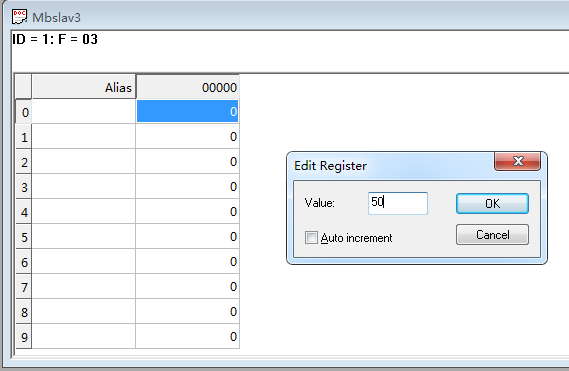

双击00000列第一行

setup-value

模拟器Client设置

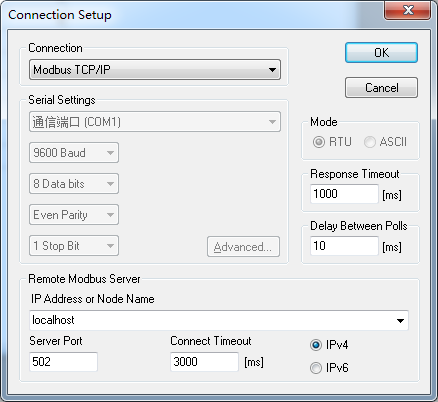

Connection -> Connection Setup

connection-setup

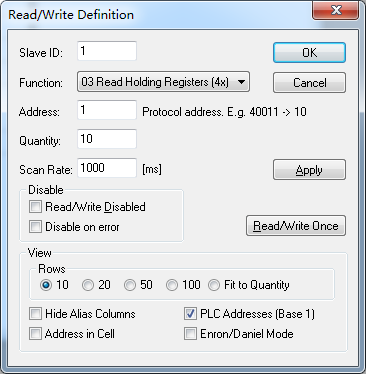

Setup -> Read/Write Definition

read-write-definition

代码实现

Test0X03.java

package com.freud;

import java.io.InputStream;
import java.io.OutputStream;
import java.net.Socket;

/**
 *
 * @author Freud Kang
 *
 */
public class Test0X03 {

	public static void main(String[] args) throws Exception {

		Socket socket = null;

		OutputStream os = null;
		InputStream is = null;

		try {
			socket = new Socket("localhost", 502);
			os = socket.getOutputStream();
			is = socket.getInputStream();
			byte[] request = new byte[] { 0X00, 0X01, 0X00, 0X00, 0X00, 0X06, 0X01, 0X03, 0X00,
					0X00, 0X00, 0X02 };
			System.out.println("Request  : " + bytes2HexString(request));
			os.write(request);
			Thread.sleep(100);
			byte[] buffer = new byte[is.available()];
			is.read(buffer);
			String result = bytes2HexString(buffer);
			System.out.println("response : " + result);
		} finally {
			if (is != null) {
				is.close();
			}
			if (os != null) {
				os.flush();
				os.close();
			}
			if (socket != null) {
				socket.close();
			}
		}
	}

	public static String bytes2HexString(byte[] src) {
		StringBuilder stringBuilder = new StringBuilder();
		if (src == null || src.length <= 0) {
			return null;
		}
		for (int i = 0; i < src.length; i++) {
			int v = src[i] & 0xFF;
			String hv = Integer.toHexString(v).toUpperCase();
			if (hv.length() < 2) {
				stringBuilder.append(0);
			}
			stringBuilder.append(hv);
		}
		return stringBuilder.toString();
	}
}

/**
 * Request  : 000100000006010300000002
 * response : 00010000000701030400320000
 */

Request解析

0X00, 0X01, 0X00, 0X00, 0X00, 0X06, 0X01, 0X03, 0X00, 0X00, 0X00, 0X02解析为16进制为000100000006010300000002

传输标志(2) 协议标志(2) 长度(2) 单元标志(1) 功能码(1) 起始地址(2) 寄存器个数(2)
0001 0000 0006 01 03 0000 0002

Response解析

返回字节数组解析为16进制为00010000000701030400320000

传输标志(2) 协议标志(2) 长度(2) 单元标志(1) 功能码(1) 数组个数(1) 寄存器值(4)
0001 0000 0007 01 03 04 00320000

其中数组个数04代表长度表示其后有4个字节。寄存器的值默认为short类型,即占用2个byte,所以取回2个寄存器值分别是0032,0000,由16进制转换为10进制为50,0

官方文档

Request

Request

Response

Response

*N = Quantity of Registers

Error

Error

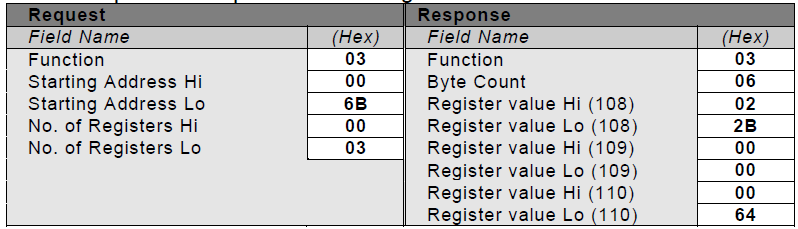

Example

Example

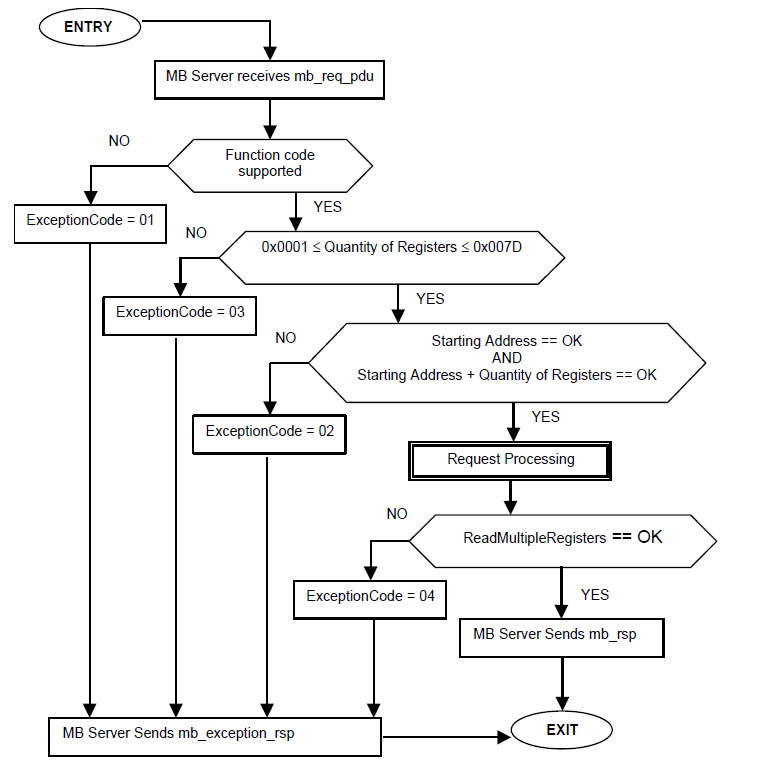

State Diagram

State Diagram



参考资料

Modbus官方文档:《Modbus_Application_Protocol_V1_1b3》

Modbus RTU和ASCII 协议解析 : http://www.modbustools.com/modbus.html
