Modbus-(九)-0x05 Write Single Coil(写单线圈寄存器)

Posted on By Freud Kang

模拟器Server设置

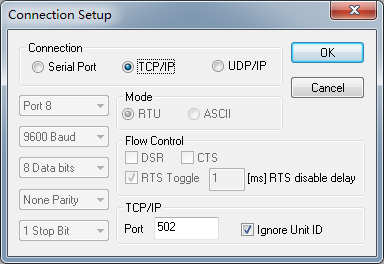

Connection -> Connect

connect-setup

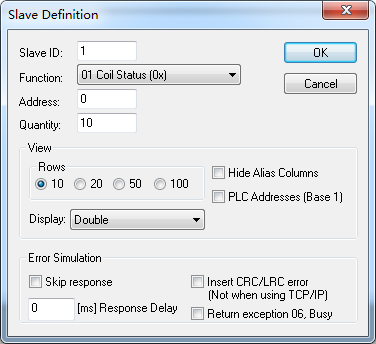

Setup -> Slave Definition

setup-definition

代码实现

Test0X05.java

package com.freud;

import java.io.InputStream;
import java.io.OutputStream;
import java.net.Socket;

/**
 *
 * @author Freud Kang
 *
 */
public class Test0X05 {

	public static void main(String[] args) throws Exception {

		Socket socket = null;

		OutputStream os = null;
		InputStream is = null;

		try {
			socket = new Socket("localhost", 502);
			os = socket.getOutputStream();
			is = socket.getInputStream();
			String request = "00010000000601050000FF00";
			System.out.println("Request  : " + request);
			os.write(hexStrToBytes(request));
			Thread.sleep(100);
			byte[] buffer = new byte[is.available()];
			is.read(buffer);
			String result = bytes2HexString(buffer);
			System.out.println("response : " + result);
		} finally {
			if (is != null) {
				is.close();
			}
			if (os != null) {
				os.flush();
				os.close();
			}
			if (socket != null) {
				socket.close();
			}
		}
	}

	public static byte[] hexStrToBytes(String hexStr) {
		if (hexStr.length() % 2 != 0) {
			throw new IllegalArgumentException("十六进制的字符串长度必须是2的倍数!");
		}
		byte[] ret = new byte[hexStr.length() / 2];
		for (int i = 0; i < hexStr.length(); i = i + 2) {
			ret[i / 2] = (byte) Integer.parseInt(hexStr.substring(i, i + 2), 16);
		}
		return ret;
	}

	public static String bytes2HexString(byte[] src) {
		StringBuilder stringBuilder = new StringBuilder();
		if (src == null || src.length <= 0) {
			return null;
		}
		for (int i = 0; i < src.length; i++) {
			int v = src[i] & 0xFF;
			String hv = Integer.toHexString(v).toUpperCase();
			if (hv.length() < 2) {
				stringBuilder.append(0);
			}
			stringBuilder.append(hv);
		}
		return stringBuilder.toString();
	}
}

/**
 * Request  : 00010000000601050000FF00
 * response : 00010000000601050000FF00
 */

Request解析

00010000000601050000FF00

传输标志(2) 协议标志(2) 长度(2) 单元标志(1) 功能码(1) 输出地址(2) 值(2)
0001 0000 0006 01 05 0000 FF00

其中输出地址取值为0x00000xFFFF,值可以是0x00000xFF00代表01

Response解析

返回字节数组解析为16进制为00010000000601050000FF00

传输标志(2) 协议标志(2) 长度(2) 单元标志(1) 功能码(1) 线圈地址(2) 值(2)
0001 0000 0007 01 05 0000 FF00

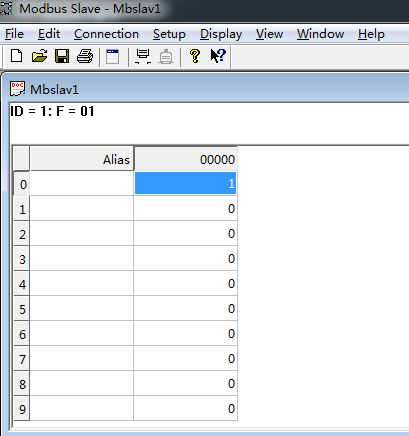

模拟器Server控制结果

Request

官方文档

Request

Request

Response

Response Response

Error

Error

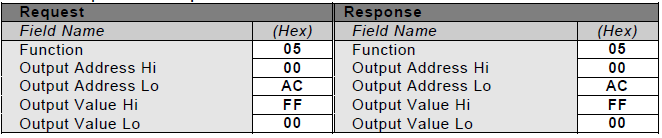

Example

Example

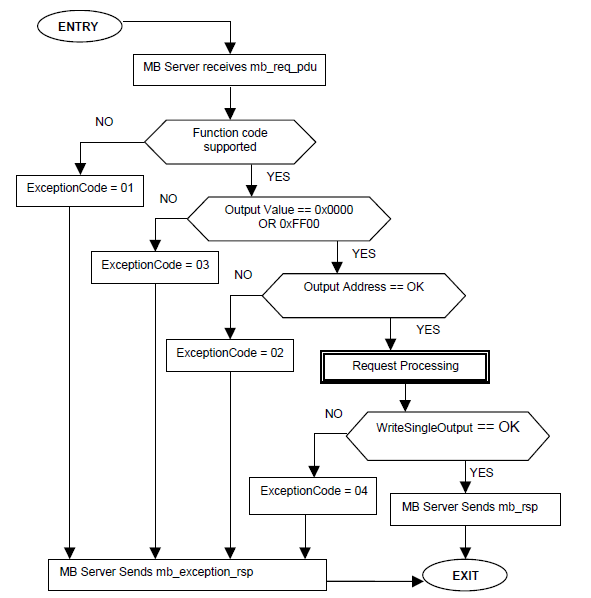

State Diagram

State Diagram



参考资料

Modbus官方文档:《Modbus_Application_Protocol_V1_1b3》

Modbus RTU和ASCII 协议解析 : http://www.modbustools.com/modbus.html
